EPT20-20RA(S)
EPT25-25RA(S)
EPT20-20RASH

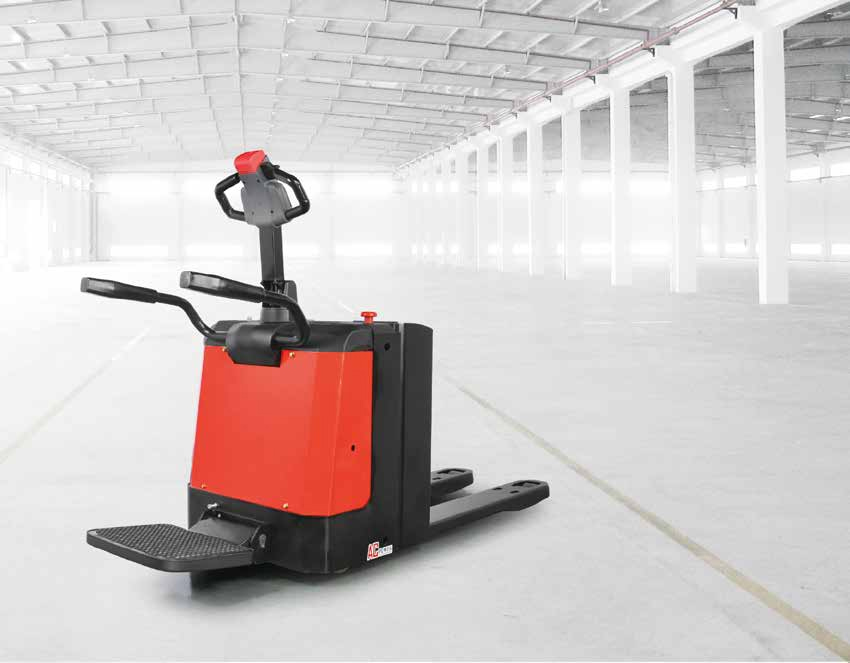

2.0/2.5吨踏板式电动搬运车
高强度长距离搬运工作的理想选择:
专利驱动轮压力补偿,有效改善操纵的舒适性;
折叠踏板和护臂,打开保护操纵者,收起允许狭小空间工作;
最高可达12KM/H的速度,大大提高远距离搬运的效率。
产品介绍:
一、产品特点
1.高性能,高可靠:双油缸起升,车架左右起升连杆采用同步杆联接,使车子即使在偏载情况下,也能实现平稳起升下降;卓越的空托盘进出性能,使作业效率大大提高;质量可靠的美国AMP防水接插件及电器件,所有电线、电缆均有可靠的保护,固定,大大降低了电器故障;创新的驱动浮动操作可调系统(DFA)实现了高速转弯时车身平稳、不倾斜;重载情况下,手柄操纵轻便灵活;根据不同工作场地,可调整手柄操纵力,降低操作者强度。
2.更安全:前车架上的圆弧板设计,使前车架在上升过程中提高安全性,避免发生夹手事故;两种行驶速度,护臂闭合时,只能以一半速度行驶,护臂打开后可全速行驶,提高操作者的安全性;紧急反向行驶功能,在向后行驶过程中,一旦操作者背后碰到物体,操作者会自然反应用身体撞击手柄反向按钮,车子立即紧急反向行驶,使操作者避免受到伤害;紧急断电插拔件作为标准配置,只需
拉出插拔件就可以切断所有电源,车子立即停止;防滑制动功能,使车子在失控或者斜坡行驶时,防止其下滑。
3.易操作:车体结构设计符合力学原理,强壮可靠;人性化设计的控制手柄,方便左右手操作,提高驾驶舒适性;折叠式踏板,具有缓震功能,可消除操作者在行驶过程中路面给予的冲击;创新的驱动浮动操作可调系统(DFA SYSTEM)特有的DFA系统,使转向操作轻便灵活;踏板折叠后,可在较小空间内低速操纵;人性化的护臂结构,使护臂的开闭操作极为容易,并且具备较强的抗撞击力,真正起到护臂作用。
4. 易维护:车体后盖的拆装快捷方便,仅卸下4颗螺栓去掉后盖,主要关键零部件就能立即被检测维修,可用最短的时间更换车上每一个零件;直立式电机的使用,使电机、刹车等的检测、维修直接方便,维修性能大大好于横置式电机;交流驱动电机,无碳刷,基本无需维修,大大减少维护成本;控制器自我诊断系统,通过手持单元显示故障代码,解决故障更方便;一体式微动开关的设计,更换非常容易;计时器和电量表显示为标配,方便提醒操作者适时充电;电瓶箱盖易开启,方便对蓄电池补充蒸馏水或电解液。
二、产品参数
特征 |
|
1.1 |
品牌 |
|
|
中力 |
中力 |
|
1.2 |
型号 |
|
|
EPT20-20RA(S) |
EPT25-25RA(S) |
|
1.3 |
动力形式 |
|
|
电动 |
电动 |
|
1.4 |
操作类型 |
|
|
站驾式 |
站驾式 |
|
1.5 |
载荷 |
Q |
kg |
2000 |
2500 |
|
1.6 |
载荷中心距 |
c |
mm |
600 |
600 |
|
1.7 |
承载长度 |
x |
mm |
916/982 |
937/1003 |
916/982 |
937/1003 |
|
1.8 |
轴距 |
y |
mm |
1418 |
1488 |
1418 |
1488 |
|
重量 |
|
2.1 |
自重(含电瓶) |
|
kg |
670 |
690 |
|
2.2 |
轴载,满载驱动端/承载端 |
|
kg |
1066/1604 |
1176/2014 |
|
2.3 |
轴载,空载驱动端/承载端 |
|
kg |
546/124 |
556/134 |
|
轮胎,底盘 |
|
3.1 |
轮胎类型,驱动轮/承载轮 |
|
|
聚氨酯/聚氨酯 |
|
聚氨酯/聚氨酯 |
|
|
3.2 |
驱动轮尺寸(直径x宽度) |
|
mm |
230X75 |
|
230X75 |
|
|
3.3 |
承载轮尺寸(直径x宽度) |
|
mm |
85X70 |
83X115 |
83X70 |
83X115 |
|
|
平衡轮尺寸(直径x宽度) |
|
mm |
130X60 |
130X60 |
|
3.4 |
驱动轮,平衡轮/承载轮数量(x=驱动轮) |
|
mm |
1x+2/4 |
1x+2/2 |
1x+2/4 |
1x+2/2 |
|
3.5 |
前轮距,驱动端 |
b10 |
mm |
510 |
510 |
|
3.6 |
后轮距,承载端 |
b11 |
mm |
370/430/515 |
370/430/515 |
|
尺寸 |
|
4.1 |
标配最大起升高度 |
h3 |
mm |
125 |
125 |
|
|
4.2 |
操作位置手柄杆最小/最大高度 |
h14 |
mm |
1150/1470 |
1150/1470 |
|
|
4.3 |
货叉下降后叉面高度 |
h13 |
mm |
85 |
85 |
|
|
4.4 |
整体长度 |
I1 |
mm |
1860 |
1930 |
1860 |
1930 |
|
4.5 |
到货叉垂直面的长度 |
I2 |
mm |
710 |
710 |
|
4.6 |
整体宽度 |
b1/b2 |
mm |
730 |
730 |
|
4.7 |
货叉尺寸 |
s/e/l |
mm |
55X1170X1150 |
55X1170X1220 |
50X150X1150 |
50X150X1220 |
|
4.8 |
货叉外宽 |
b5 |
mm |
540/600/680 |
540/600/685 |
|
4..9 |
轴距中心处离地间隙 |
m2 |
mm |
30 |
30 |
|
4.1O |
托盘为1200宽x1000长的通道宽度 |
Ast |
mm |
1984 |
1984 |
|
|
4.11 |
托盘为800宽x1200长的通道宽度 |
Ast |
mm |
2184 |
2184 |
|
4.12 |
转弯半径 |
Wa |
mm |
1700 |
1700 |
|
性能参数 |
|
5.1 |
行走速度,满载/空载 |
km/h |
km/h |
5.5/6 |
5.5/6 |
|
5.2 |
起升速度,满载/空载 |
|
m/s |
0.051/0.060 |
0.051/0.060 |
|
5.3 |
下降速度,满载/空载 |
|
m/s |
0.032/0.039 |
0.032/0.39 |
|
5.4 |
最大爬坡度,满载/空载 |
|
|
8月16日 |
8月16日 |
|
5.5 |
制动类型 |
|
|
电磁式 |
电磁式 |
|
电机,动力源 |
|
6.1 |
驱动电机额定功率S2 60分钟 |
|
Kw |
1.5 |
1.5 |
|
6.2. |
起升电机额定功率S3 15% |
|
Kw |
0.84 |
0.84 |
|
6.3 |
电瓶允许最大尺寸 |
|
mm |
680X205X660 |
680X205X600 |
|
6.4 |
电瓶电压/标称容量K20 |
|
|
24/210 |
24/240 |
|
6.5 |
电瓶容量 |
|
kg |
190 |
190 |
|
其他数据 |
|
7.1 |
驱动控制类型 |
|
|
AC |
AC |
|
7.2 |
转向类型 |
|
|
机械 |
机械 |
|
7.3 |
噪音等级 |
|
|
7 4 |
7 4 |
|
|
