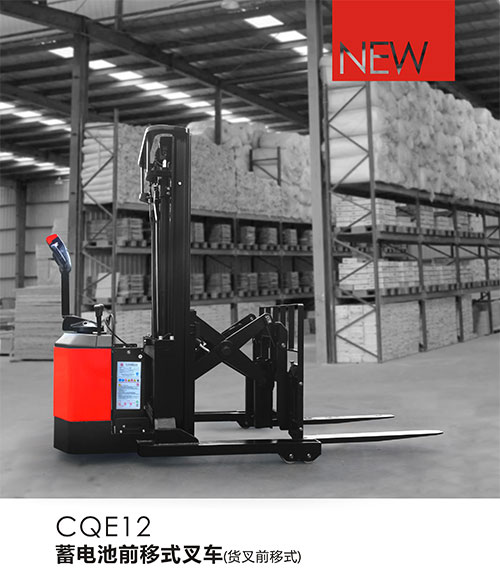

CQE12/CQE15
1.2/1.5t剪刀叉前移式堆高车
货叉前移，适合各种非标托盘的堆垛。
交流技术，强劲低障。
电子转向，轻便操作。
产品介绍：
一、产品特点
1. 操控性：标配电磁阀控制，提供更舒适 快捷的操作感受； 高强度、高刚度门架系统，提 供更安全的操作保障； 可独立完成货车货物快速装卸； 1.2t选配、1.5t标配的电子转向； 最高可达5.5米。
2. 易维护：外置轴承编码器，系统模块化设计， 全开放维修空间。
3. 特色：电子转向，进口品牌驱动电机，全电磁阀操作(所有操作按钮均集成于操纵手柄上）
4. 高效率：全电磁阀操纵，高效散热系统（支持 长时间连续工作）
5. 安全性：手柄极限角度自动刹车，操纵手柄紧 急反向制动； 电磁阀断电锁死功能。
6. 舒适性： 1.2t选配、1.5t标配的电子转向， 电磁比例起升/下降、前移/后移。
二、产品参数
|
特征 |
|
|
|
|
|
品牌 |
|
中力 |
中力 |
中力 |
|
型号 |
|
CQE12 |
CQE12S |
CQE15S |
|
动力形式 |
|
蓄电池 |
蓄电池 |
蓄电池 |
|
驾乘方式 |
|
步行式 |
步行式 |
站驾式 |
|
额定载重量 |
Q(t） |
1.2 |
1.2 |
1.5 |
|
载荷中心距 |
c（mm） |
600 |
600 |
600 |
|
轴距 |
y（mm） |
1365 |
1365 |
900 |
|
重量 |
|
|
|
|
|
自重（含电瓶） |
kg |
1835① |
1835① |
1865① |
|
桥负荷，货叉前移 空载驱动端/承载端 |
|
1140/705 |
1140/705 |
1150/715 |
|
桥负荷，货叉后移 空载驱动端/承载端 |
|
1240/605 |
1240/605 |
1250/615 |
|
桥负荷，货叉前移 满载驱动端/承载端 |
kg |
285/2760 |
285/2760 |
310/3055 |
|
桥负荷，货叉后移 满载驱动端/承载端 |
kg |
975/2070 |
975/2070 |
1075/2290 |
|
轮胎、底盘 |
|
|
|
|
|
轮胎材料，驱动轮/承载轮 |
|
聚氨酯/紧氨酯 |
聚氨酯/聚氨酯
中230×75
P102×73 |
聚氨酯/聚氨酯
中230×75
P102×73 |
|
驱动轮尺寸（直径x宽度） |
mm |
φ230×75 |
φ230×75 |
φ260×105 |
|
承载轮尺寸（直径x宽度） |
mm |
φ102×73 |
φ102×73 |
φ102×73 |
|
平衡轮尺寸（直径x宽度） |
mm |
/ |
/ |
φ100×73 |
|
驱动轮，平衡轮/承载轮数量（x=驱动轮） |
mm |
1×/4 |
1×/4 |
1×2/4 |
|
前轮距，驱动端 |
b10 （mm） |
0 |
0 |
0 |
|
后轮距，承载端 |
b11（mm） |
1000 |
1000 |
1000 |
|
尺寸 |
|
|
|
|
|
货叉架倾角（前/后） |
α/β° |
2/4 |
2/4 |
2/4 |
|
全高（门架收缩） |
h1（mm） |
2090② |
2090② |
2090② |
|
自由起升高度（带档货架） |
h2（mm） |
0② |
0② |
0② |
|
额定起升高度 |
h3（mm） |
3000② |
3000② |
3000② |
|
最大起升时整车高度 |
h4（mm） |
3960② |
3960② |
3960② |
|
座椅面/站台面高度 |
（mm） |
/ |
150 |
150 |
|
支撑腿高度 |
h8（mm） |
135 |
135 |
135 |
|
全长（最小） |
l1（mm） |
2200③ |
2310③ |
2340③ |
|
货叉端面至车尾长度 |
l2（mm） |
1130 |
1240 |
1270 |
|
全宽（车身/支腿） |
b/b2（mm） |
850/1100 |
850/1100 |
850/1100 |
|
货叉尺寸 |
s/e/l（mm） |
40/100/1070 |
40/100/1070 |
40/100/1070 |
|
货叉架类型A,B |
|
A |
A |
A |
|
挡货架外宽 |
b3（mm） |
800 |
800 |
800 |
|
货叉调节宽度 |
b5（mm） |
200-780 |
200-780 |
200-780 |
|
支腿内宽 |
b4（mm） |
900 |
900 |
900 |
|
前移距 |
l4（mm） |
590 |
590 |
590 |
|
门架最小高地间隙 |
m1（mm） |
70 |
70 |
70 |
|
车身最小离地间隙 |
m2（mm） |
70 |
70 |
70 |
|
最小直角堆垛通道宽度（1000长x1200宽托盘） |
Ast（mm） |
2570③ |
2665③ |
26950 |
|
最小直角堆垛通道宽度（800宽x1200长托盘） |
Ast（mm） |
2610③ |
2700③ |
2730③ |
|
转弯半径 |
Wa（mm） |
1560 |
1660 |
1690 |
|
车身长度（不含货叉） |
l7（mm） |
1680 |
1790 |
1820 |
|
性能参数 |
|
|
|
|
|
行驶速度，满载/空载 |
km/h |
5.5/6 |
5.5/6 |
5.5/6 |
|
起升速度，满载/空载 |
m/s |
0.105/0.135 |
0.105/ 0.135 |
0.11/0.14 |
|
下降速度，满载/空载 |
m/s |
0.14/0.14 |
0.14/ 0.14 |
0.24/0.24 |
|
前移速度，满载/空载 |
m/s |
0.11/0.11 |
0.11/0.11 |
0.12/0.12 |
|
最大爬坡度，满载/空载 |
% |
6/10 |
6/10 |
6/10 |
|
制动类型 |
|
电磁制动 |
电磁制动 |
电磁制动 |
|
电机，动力单元 |
|
|
|
|
|
驱动电机额定功率S2 60分钟 |
kW |
1.27 |
1.6 |
3.3 |
|
起升电机额定功率S3 15% |
kW |
3 |
3 |
3 |
|
电瓶允许最大尺寸 |
mm |
815×208×630 |
815×208×630 |
815×208×630 |
|
电瓶电压/标称容量K5 |
V/Ah |
24/210④ |
24/210④ |
24/280④ |
|
电瓶重量 |
kg |
190④ |
190④ |
230④ |
|
其他数据 |
|
|
|
|
|
驱动控制类型 |
|
交流 |
交流 |
交流 |
|
转向类型 |
|
机械 |
机械 |
机械 |
|
噪音等级 |
dB(A) |
74 |
74 |
74 |
|
